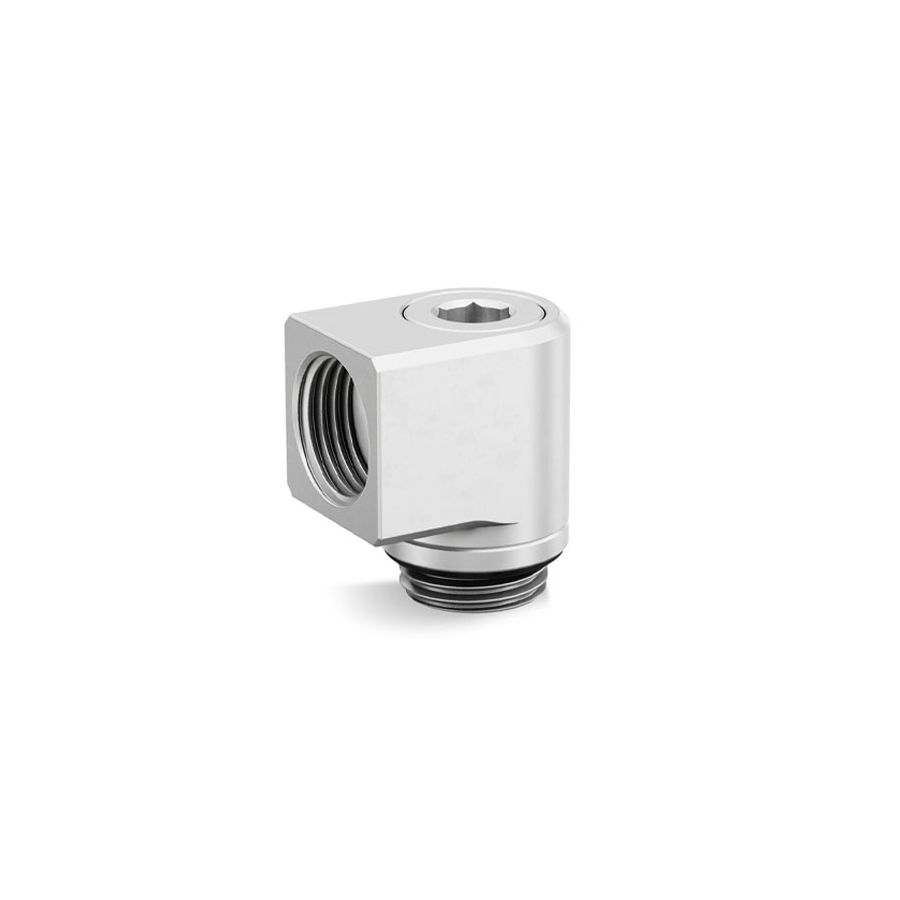

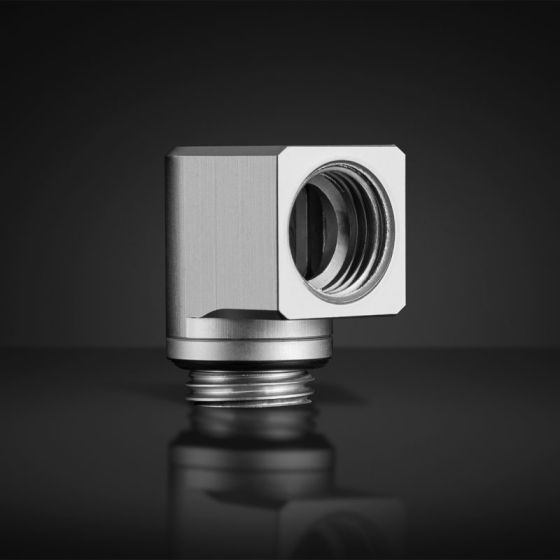

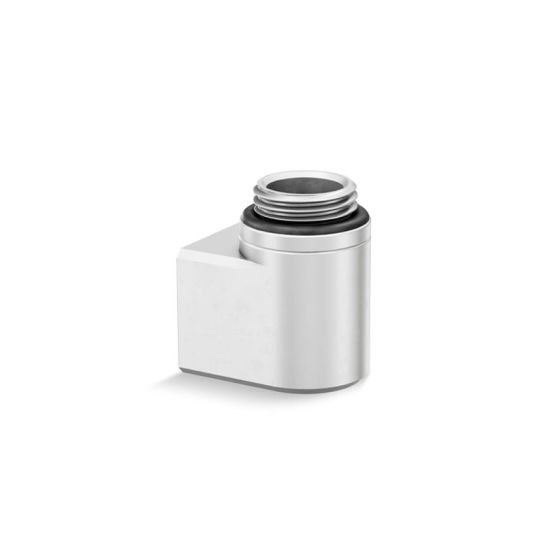

EK-Quantum - Micro-adaptateur 90° Rotatif - Satin Titanium

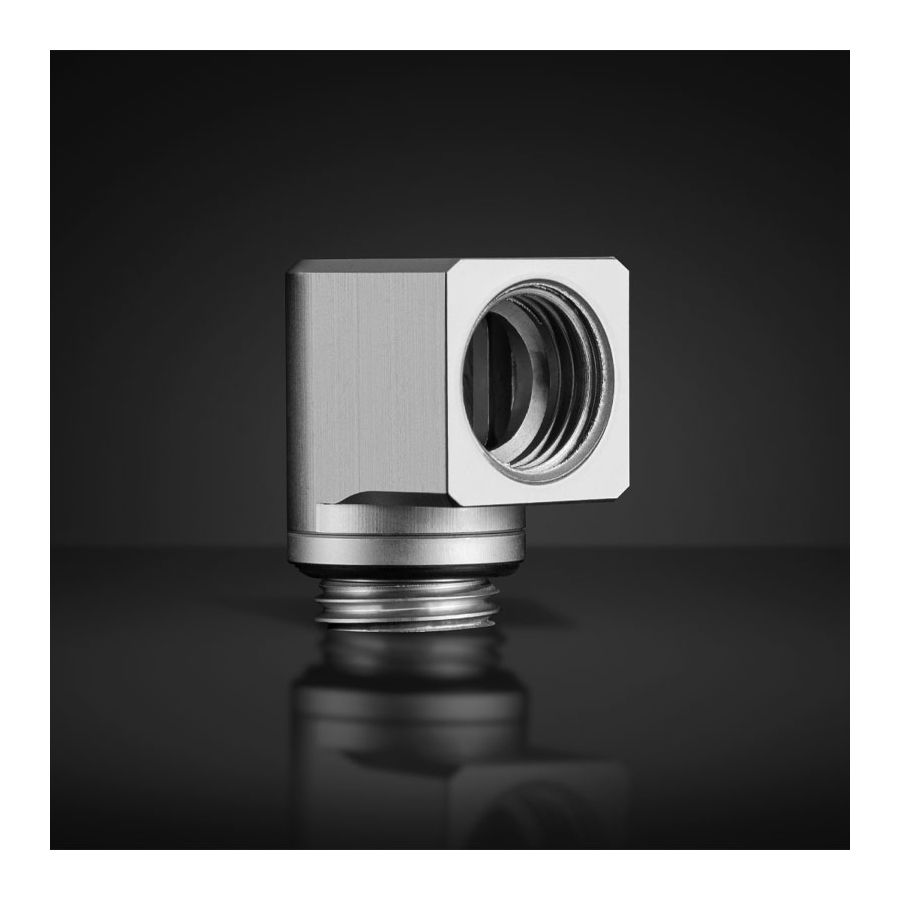

Les raccords d'adaptateur EK-Quantum Torque Micro Rotary vous permettent d'effectuer un simple virage à 90° dans un encombrement et une hauteur d'installation les plus petits possibles.

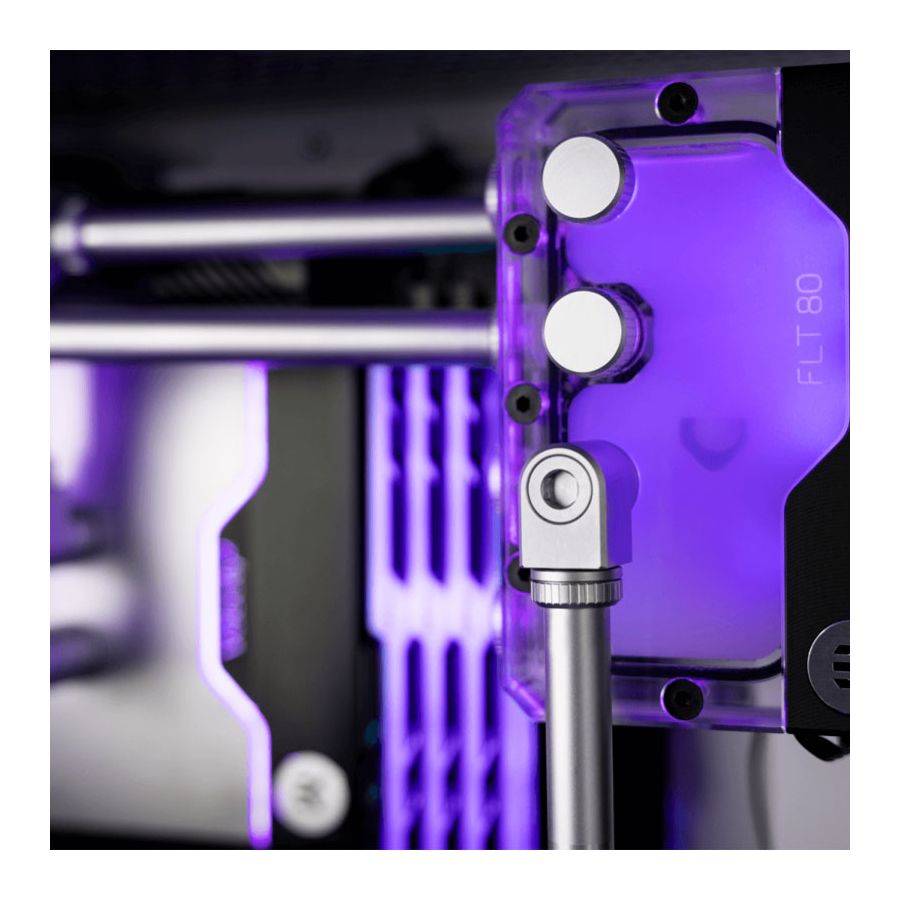

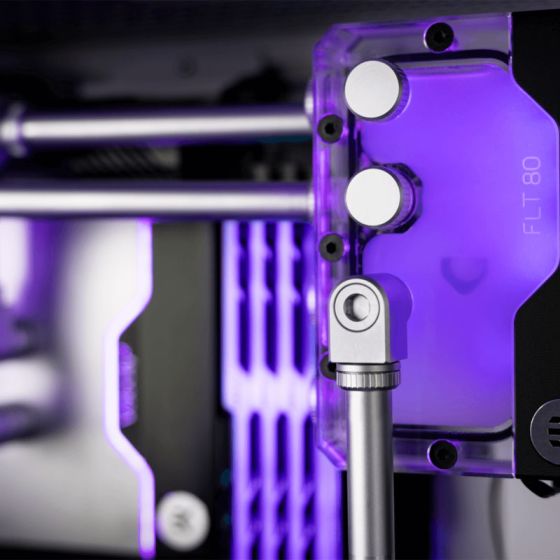

Avec une hauteur totale installée de seulement 21 mm, il est 10 mm plus court que le raccord coudé standard EK-Quantum Torque Rotary à 90°. Il permet donc de faire un angle droit dans les endroits où l'espace est très restreint.

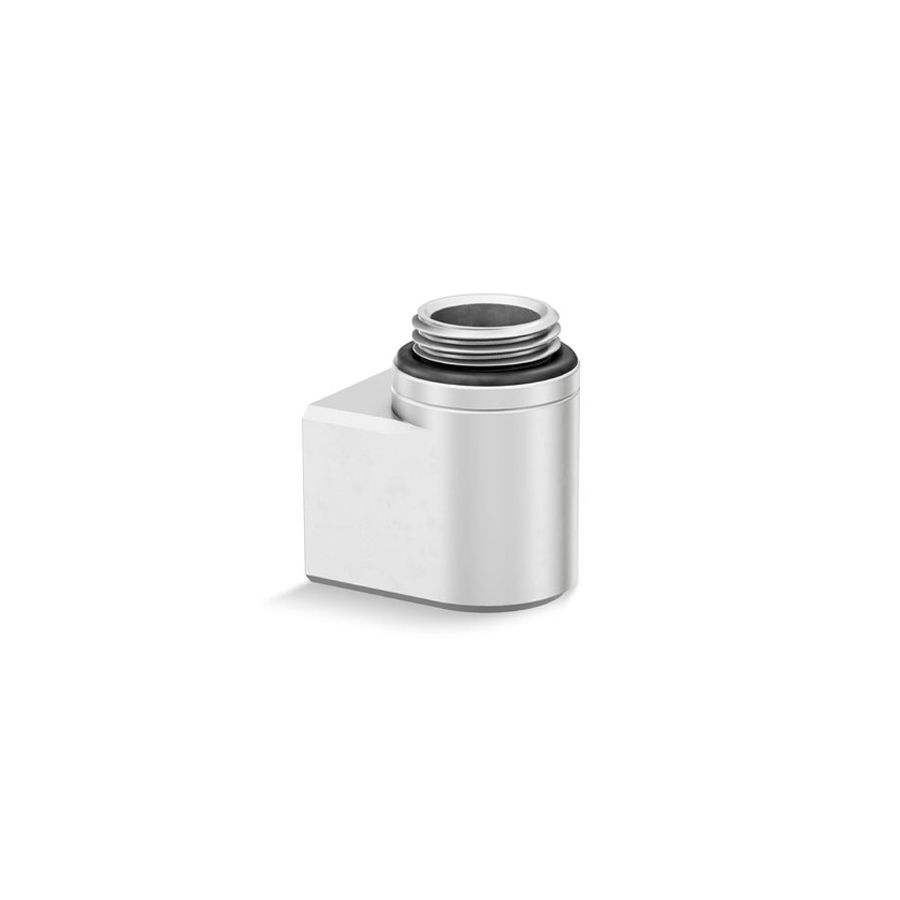

Cet adaptateur de la gamme "Quantum" est usiné CNC à partir d'une barre en laiton massif et protégé par un placage au nickel. Les deux parties du raccord sont assemblées de manière permanente et scellées avec des joints toriques en caoutchouc de haute qualité.

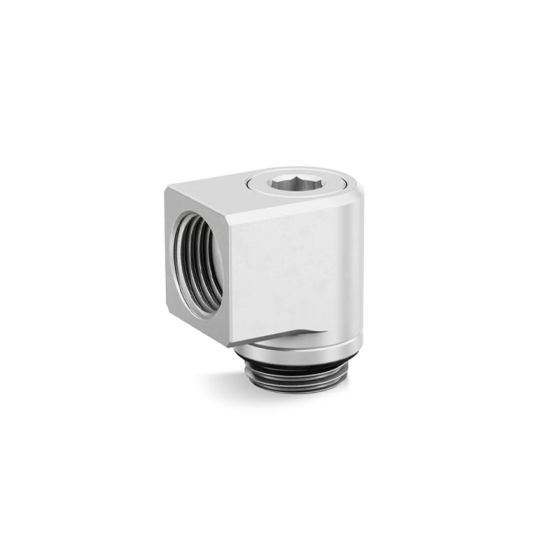

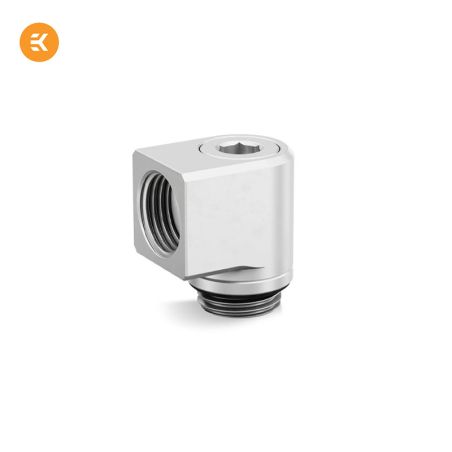

Puisqu'il n'y a pas d'espace pour le moletage conventionnel, la base du raccord s'étend à travers une ouverture dans la face supérieure où une clé Allen de 6 mm permet de fixer le raccord. Une fois fixé, le corps du raccord est libre de tourner dans les deux sens.

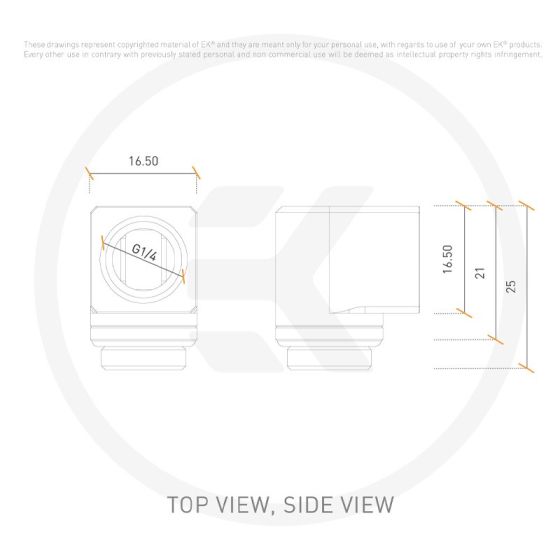

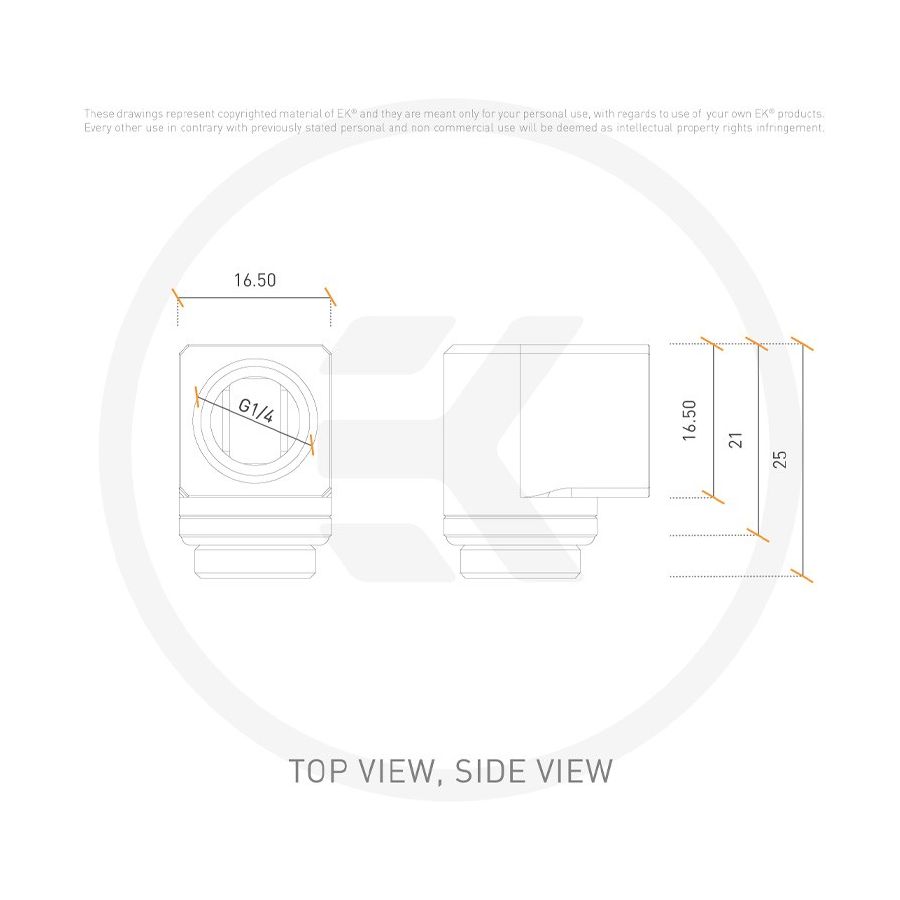

L'axe central du port femelle G1/4" est à 12,5 mm au-dessus de la surface de montage, La largeur et le diamètre total de la base sont de 16,5 mm.

Données techniques :
- Matériau : laiton
- Filetages :
* G1/4" BSP ; longueur du filetage mâle 4,5 mm
* G1/4" BSP, longueur du filetage femelle 5 mm
- Diamètre extérieur : 16,5 mm
- Hauteur d'installation : 20,75 mm
- Scellé avec un joint torique de haute qualité

Fabriqué en Europe !
